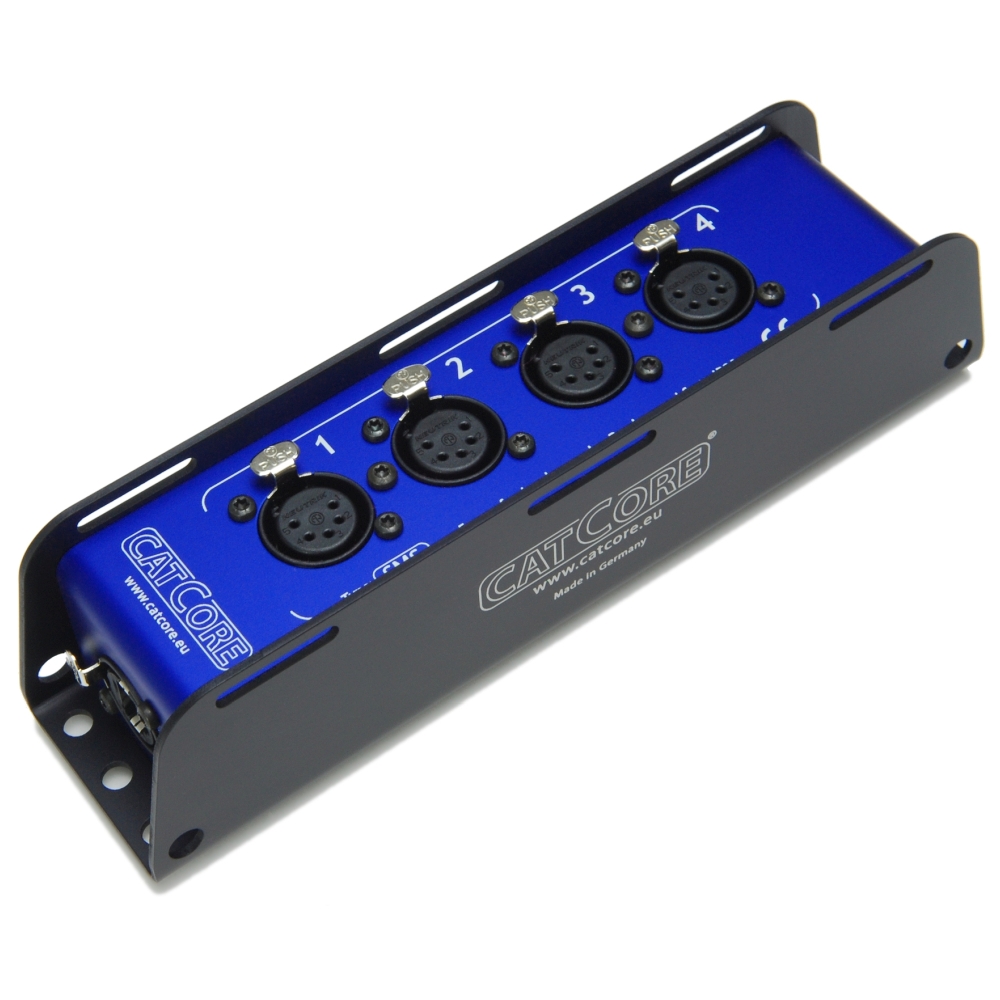

Robuste Stagebox mit vier XLR-Buchsen 5pol weiblich und Ethercon/RJ45 Ein-/Ausgang. Eloxiertes Aluminiumgehäuse mit umfangreichen Befestigungsmöglichkeiten für Klettband, Kabelbinder oder direkte Schraubmontage an Möbel- oder Kulissenteilen. Zusätzlich auf der Unterseite M10 Gewindehülse für Mini-TV-Zapfen oder Schelle. Befestigung von Sicherungsseilen möglich zum normgerechten Einsatz auch über Publikum. Die vier Signale können einfach weitergeschleift werden und ermöglichen so den Aufbau auch weitläufiger Verkabelung mit mehreren Ein/Ausspeisepunkten. Schutz der eingebauten Steckverbinder durch überstehende Gehäuseflanken. Kratzfeste Beschriftung durch Lasergravur. Steckverbinder Neutrik mit goldbeschichteten Kontakten. Unser Klassiker für strukturierte DMX-Verkabelung im Rig. Beim Einsatz mit Schelle und Fangseil entsteht die ideale DMX-Breakout-Box, die sowohl sicher befestigt wie auch schnell montiert und gut beschriftet werden kann. Durch den durchschleifbaren Ausgang können die Signale auch an mehreren Punkten abgegriffen werden, es ist jedoch eine übermäßige Verzweigung zu vermeiden, da an jeder Box technisch ein "Y"-Split entsteht. Abmessungen ca. 50x50x205mm, 0,3kg.
FUNKTIONSBESCHREIBUNG: Adapterbox zur Übertragung von vier Signalen über eine Netzwerkleitung, geeignet für analoge und digitale Audio- und DMX Signale, gemeinsame Masseführung über Schirmung.
GEHÄUSE: Aluminium, 2mm Stärke, entgratet, geschliffen und eloxiert.
BAUFORM: quaderförmige Grundform mit seitlichen Anschrägungen, abgerundete Biegekanten. Zweiteiliger Aufbau aus einer über den Grundkorpus herausstehenden Außenschale, und einer Innenschale. Diese bildet den Grundkorpus zur Aufnahme der Baugruppen.
FARBE UND BESCHRIFTUNG: Außenschale schwarz, Innenschale blau. Weiße Lasergravur im Eloxal, eindeutige Kanalbeschriftung.

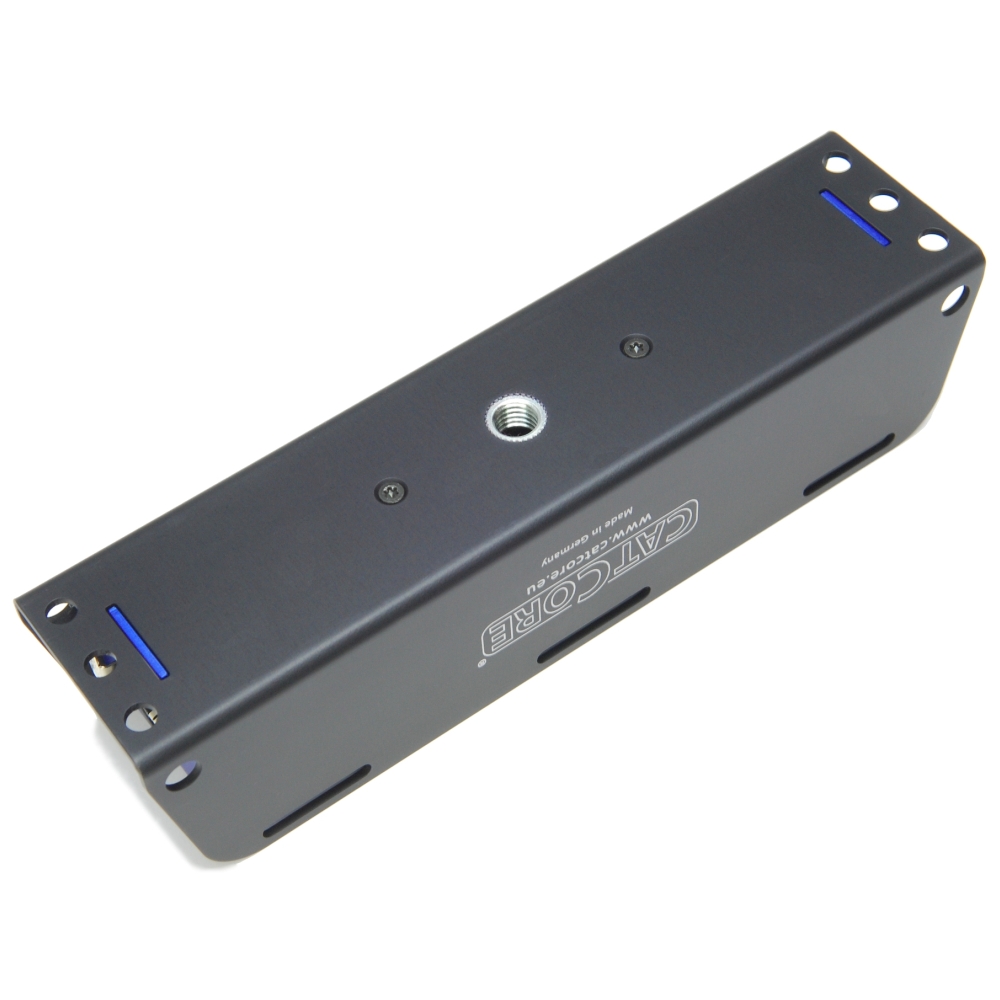

BEFESTIGUNGS- UND SICHERUNGSMÖGLICHKEITEN: M10 Gewindehülse auf der Unterseite,Auf der Oberseite 6 x Langloch zur Aufnahme von Klettband oder Kabelbindern, an der Unterseite an außerhalb des Grundkorpus liegenden Bodenflächen 6 x Befestigungsloch 6mm für Schraubmontage. An den Seitenflanken außerhalb des Grundkorpus liegend 4 x Befestigungsloch 7mm für Fangseil oder seitliche Schraubmontage.
STECKVERBINDER: Fabrikat Neutrik, geschützter Einbau der Steckverbinder und Verriegelungsfähnchen durch überstehende Gehäuseflanken.
ANSCHLÜSSE: Ein System Cat/4x Signal.

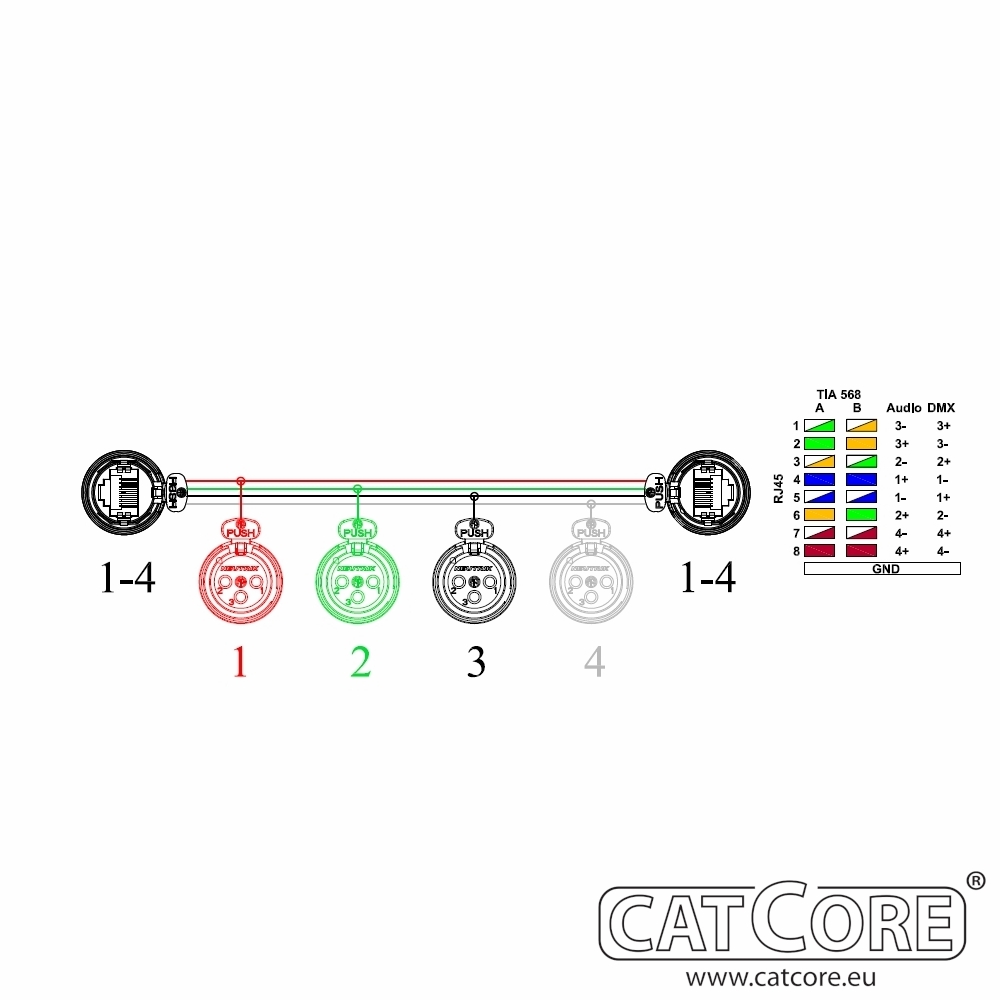

STECKERTYPEN UND KANALZUORDNUNG : 2x Ethercon, 4x XLR 5pol female, Kanal 1-4. Pinbelegung Ethercon/RJ45 nach CatCore Standard.
INNENAUFBAU : Platinenbasierte Innenverdrahtung.
ABMESSUNGEN : Abmessungen (L / B / H) zzgl. Anbauteile: ca. 205 x 50 x 50mm.
Gewicht : 0,3 kg
Fabrikat: CatCore
Type: SMS 5F
Menge: 1 Stück
