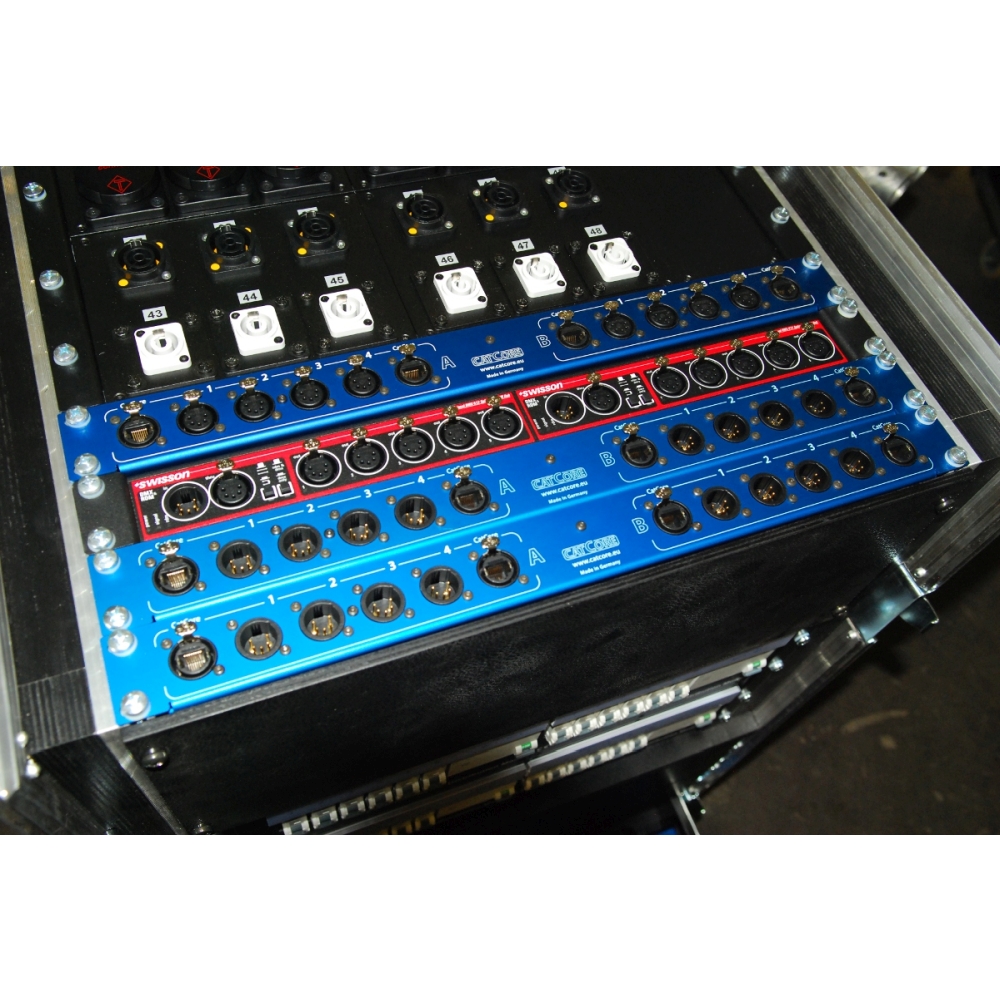

Rackgehäuse mit zwei Systemen XLR/Cat. Frontseitig jeweils Ein/Ausgang 2x Ethercon, 4x XLR 5pol männlich, rückseitig jeweils parallel Ein/Ausgang Ethercon, 4x XLR 5pol weiblich. Durch paralle Anschlüssse einfaches Weiterschleifen zum Aufbau von räumlich verteilten Systemen, sowie alternative/gleichzeitige nutzung von XLR und CatCore als Anschluss. Alle Signale stehen rückseitig als Durchgangsbuchsen zur Verfügung. Ideal um bei mehrkanaligen Geräten wie Endstufen, DMX-Nodes oder Mikrofonempfängern die Signale auf die Front zu legen. Durch die parallelen CatCore/XLR-Anschlüsse sowohl konventionell wie über Netzwerkleitung zu verkabeln, oder als passiver Splitter nutzbar. Die beiden Blöcke können mit einer Netzwerkleitung parallel durchverbunden werden. Kompaktes eloxiertes Aluminiumgehäuse mit minimierten Abmessungen. Abmessungen ca. 483 x 44 x 60mm, Gewicht ca. 0,6kg.
FUNKTIONSBESCHREIBUNG: Adaptersystem im Rackgehäuse zur Übertragung von je vier Signalen über eine Netzwerkleitung, geeignet für analoge und digitale Audio- und DMX Signale, gemeinsame Masseführung über Schirmung.
GEHÄUSE: Aluminium, 2mm Stärke, entgratet, geschliffen und eloxiert.
BAUFORM: 19" / 1HE, Bautiefe 54mm ohne Steckverbinder.
FARBE UND BESCHRIFTUNG: Gehäusefront blau, Rückseite schwarz. Weiße Lasergravur im Eloxal, eindeutige Kanalbeschriftung.
STECKVERBINDER: Fabrikat Neutrik.
ANSCHLÜSSE: zwei getrennte Systeme Cat/4x XLR.

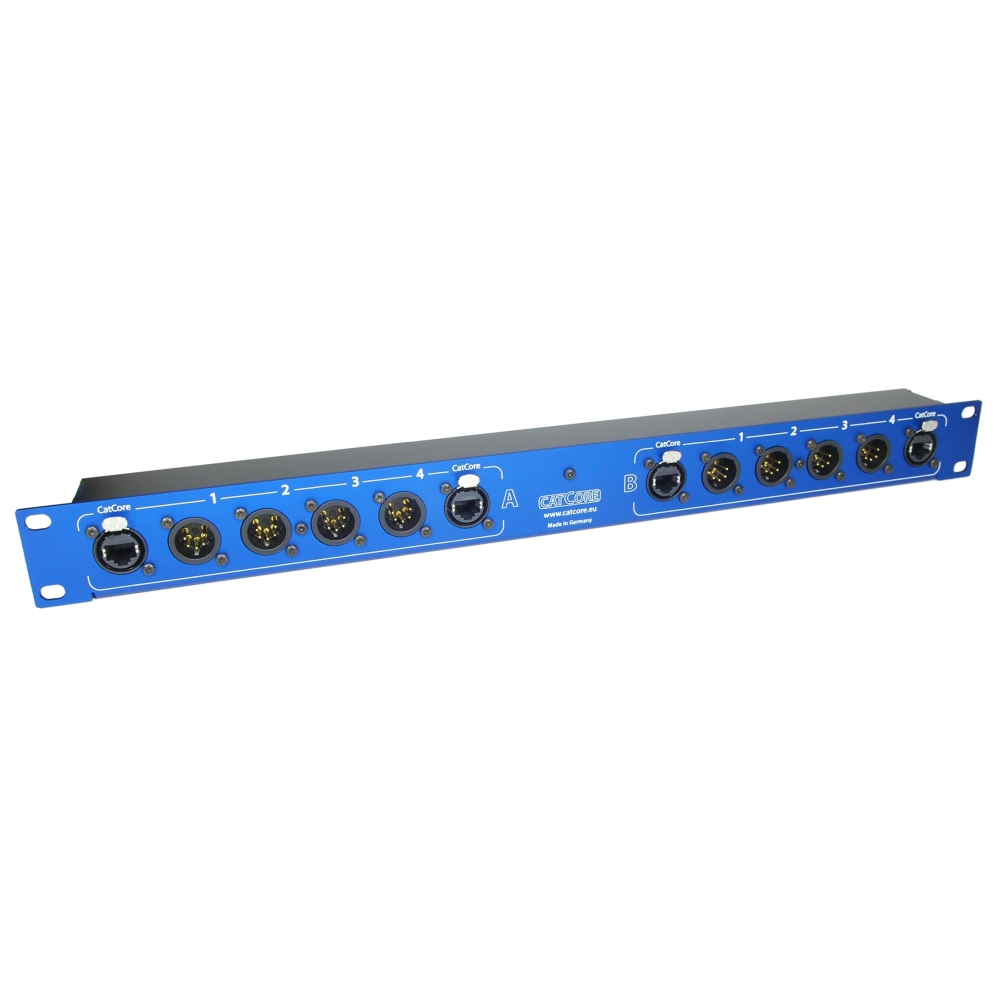

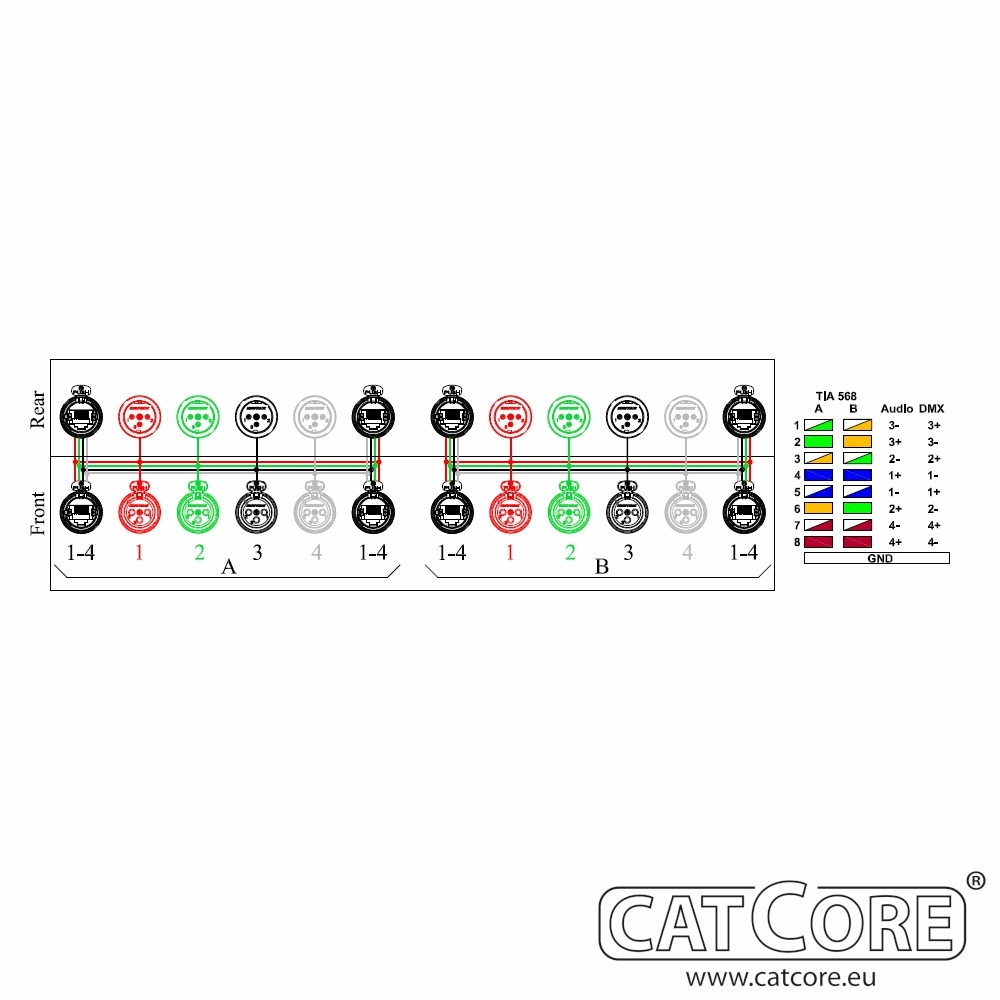

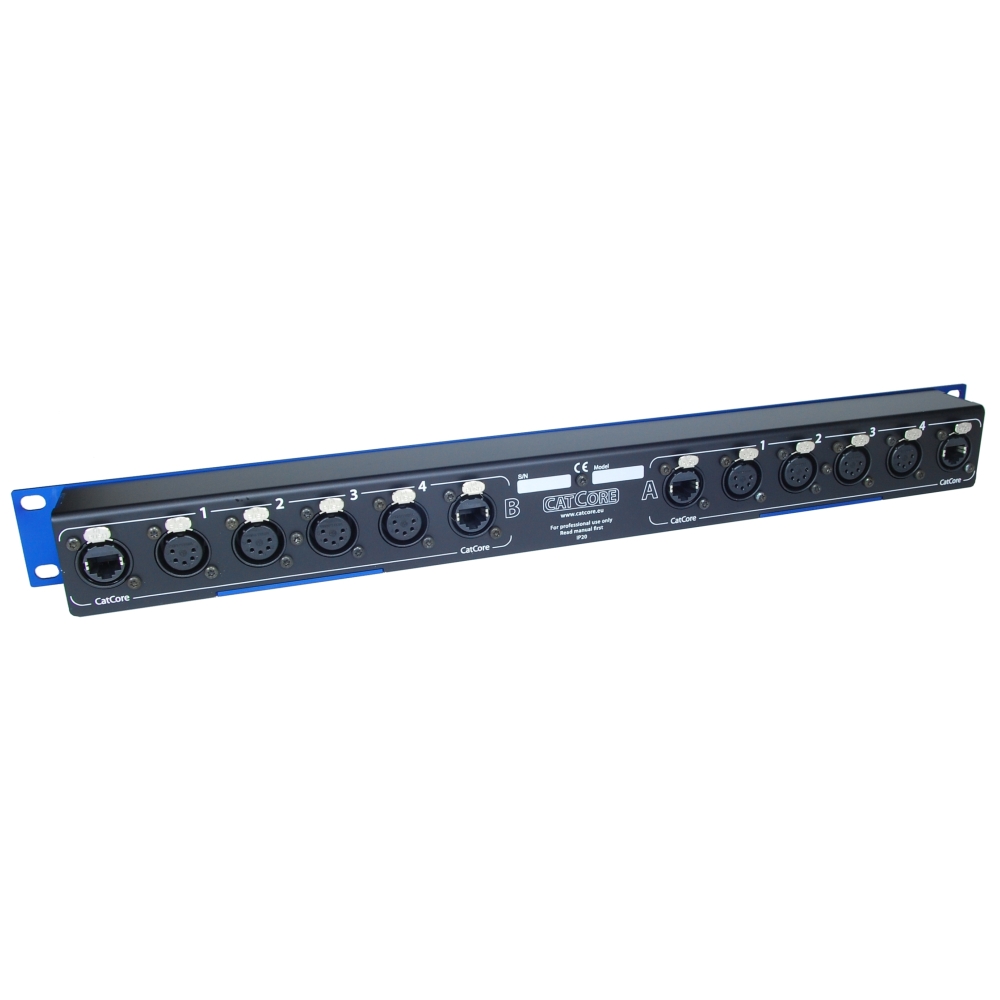

STECKERTYPEN UND KANALZUORDNUNG : Vorderseite: 2x Ethercon, 4x XLR 5pol male, Kanal 1-4. 2x Ethercon, 4x XLR 5pol male, Kanal 5-8. Rückseite: 2x Ethercon, 4x XLR 5pol female, Kanal 1-4. 2x Ethercon, 4x XLR 5pol female, Kanal 5-8. Pinbelegung Ethercon/RJ45 nach CatCore Standard.
INNENAUFBAU : Platinenbasierte Innenverdrahtung.
ABMESSUNGEN : Abmessungen (L / B / H) zzgl. Anbauteile: ca. 482 x 60 x 45mm.
Gewicht : 0,6 kg
Fabrikat: CatCore
Type: RSD 5M5F
Menge: 1 Stück
