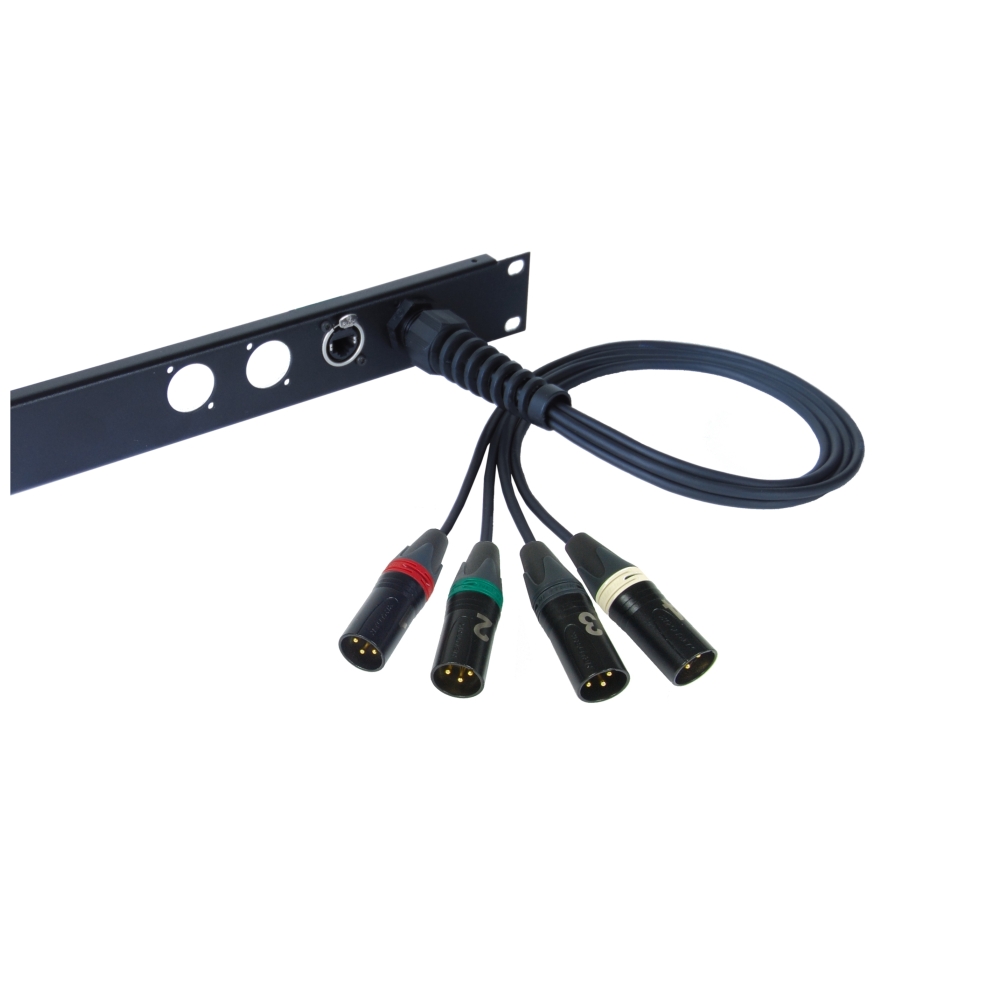

Kabelauflösung Ethercon/RJ45 auf 4x Kabel zur nachträglichen Montage in Rackblenden. Es werden zwei Standardausschnitte der Größe "D" benötigt. Lieferung in zwei Baugruppen (Netzwerkbuchse und Zugentlastung mit Kabelpeitsche), die hinter der Blende werkzeuglos zusammengefügt werden, und für beliebige Buchsenabstände geeignet sind. Typische Anwendungen sind die Nachrüstung von digitalen Stageboxen oder für besonders kompakte Rangierverteiler in Gestellschränken. Durch die kurze Zugentlastung besonders geeignet für den Einsatz in Cases mit Frontdeckel, oder Schaltschränken mit eng anliegender Tür. Ausführung XLR 3pol männlich mit kurzer Zugentlastung. Kabellänge ca. 60cm ab Rackblende, ermöglicht einen Aktionsradius von ca. 4-6HE nach oben und unten.
FUNKTIONSBESCHREIBUNG: Kabelauflösung zur Übertragung von vier Signale über Netzwerkleitung zur nachträglichen Montage in D-Loch Ausschnitte, geeignet für analoge und digitale Audio- und DMX Signale, gemeinsame Masseführung über Schirmung.
BAUFORM: D-Loch Buchse Ethercon mit über Steckverbinder lösbarem Kabelsatz, welcher in einer Kabelverschraubung eingesetzt ist.
STECKVERBINDER: Fabrikat Neutrik. Schwarze Tüllengehäuse, hartvergoldete Kontakte, lasergravierte Kanalnummer auf Tülle.
ANSCHLÜSSE: Ein System Cat/4x Signal.

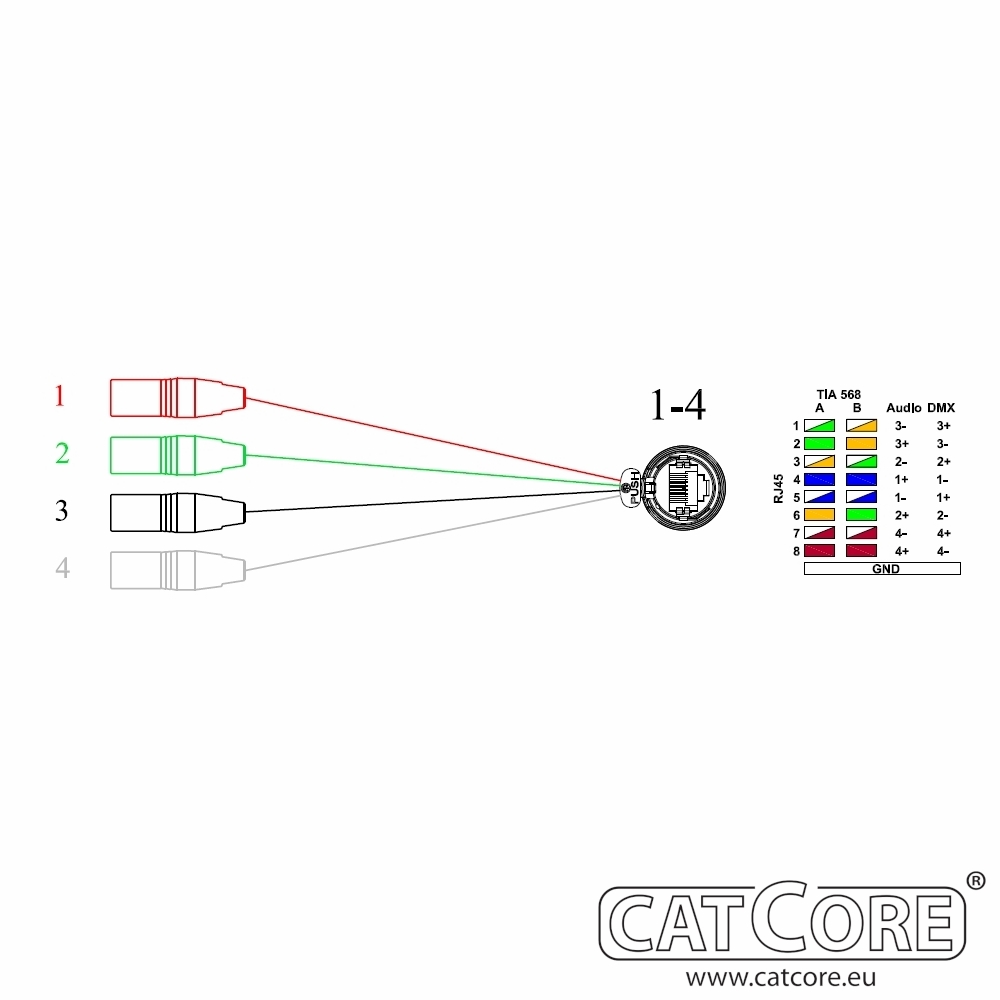

STECKERTYPEN UND KANALZUORDNUNG : 1x Ethercon, 4x XLR 3pol male, Kanal 1-4. Pinbelegung Ethercon/RJ45 nach CatCore Standard.
KABELLÄNGE, LEITUNGSTYP UND ZUGENTLASTUNG : Leitungstyp AES/EBU, 2x0,22mm² mit Schirmung, flexible Leiter, schwarzer Mantel. Kabelverschraubung PG16 ohne Knickschutzspirale.
INNENAUFBAU : Interne Leitungsanbindung über Lötverbindungen. Steckverbindung mit vergoldeten Kontakten.
ABMESSUNGEN : Abmessungen (L / B / H) zzgl. Anbauteile: ca. 26 x 31 x 60mm zzgl. Zugentlastung und Kabel
Gewicht : 0,28 kg
Fabrikat: CatCore
Type: D-Kit 3M
Menge: 1 Stück
