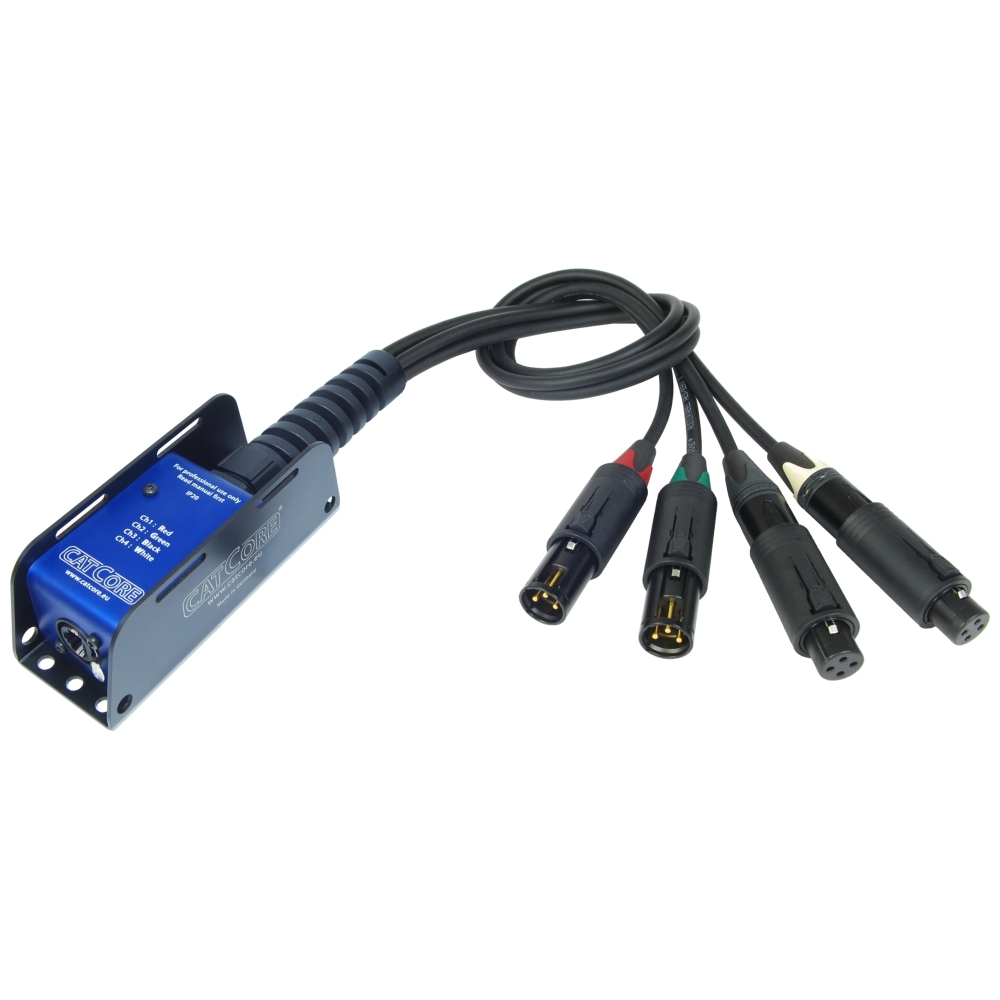

Robuste Spleißbox von Ethercon/RJ45 auf vier Kabelenden. Die Kabelenden ermöglichen ein direktes Aufstecken an die Geräte ohne zusätzliche Patchkabel. Besonders hochwertige Ausführung mit massiver Zugentlastung, 0,34mm Leiterquerschnitt, 110Ohm digitaltauglichen Leitungen und schwarzen Neutrik-Steckverbindern mit vergoldeten Kontakten. Eindeutige Kanalkennzeichnung durch farbige Markierungen und der Zuordnung in Klartext auf dem Gehäuse. Einfaches Farbschema "RGBW" - Red/Green/Black/White als Eselsbrücke und optimaler Unterscheidbarkeit auch bei schlechten Lichtverhältnissen. Eloxiertes Aluminium mit kratzfest eingelaserter Beschriftung. Aufgrund der Befestigungsbohrungen kann das Gehäuse ohne Modifikation direkt an Cases oder Möbelstücke geschraubt oder genietet werden, oder mittels Fangseilen auch normgerecht über Publikum gegen Absturz gesichert werden. Die eingebauten Steckverbinder sind durch die überstehenden Gehäuseflanken geschützt, und die Zugentlastung aufdrehsicher gestaltet. Universell einsetzbare Ausführung als 3pol unisex mit Neutrik Convertcon-Steckverbindern. Ideal zum Aufbau bidirektionaler Strecken z.B. in Verbindung mit SMD 3M3F zweireihigen Stageboxen. Abmessungen ca. 50x50x175mm zzgl. Anbauteilen, effektive Kabellänge ca. 60cm ab Zugentlastung.
FUNKTIONSBESCHREIBUNG: Kabelauflösung zur Übertragung von vier Signalen über eine Netzwerkleitung, geeignet für analoge und digitale Audio- und DMX Signale, gemeinsame Masseführung über Schirmung.
GEHÄUSE: Aluminium, 2mm Stärke, entgratet, geschliffen und eloxiert.
BAUFORM: quaderförmige Grundform mit seitlichen Anschrägungen, abgerundete Biegekanten. Zweiteiliger Aufbau aus einer über den Grundkorpus herausstehenden Außenschale, und einer Innenschale. Diese bildet den Grundkorpus zur Aufnahme der Baugruppen.
FARBE UND BESCHRIFTUNG: Außenschale schwarz, Innenschale blau. Weiße Lasergravur im Eloxal, eindeutige Kanalbeschriftung.
BEFESTIGUNGS- UND SICHERUNGSMÖGLICHKEITEN: Auf der Oberseite 4 x Langloch zur Aufnahme von Klettband oder Kabelbindern, an der Unterseite an außerhalb des Grundkorpus liegenden Bodenflächen 6 x Befestigungsloch 6mm für Schraubmontage. An den Seitenflanken außerhalb des Grundkorpus liegend 4 x Befestigungsloch 7mm für Fangseil oder seitliche Schraubmontage.
STECKVERBINDER: Fabrikat Neutrik, geschützter Einbau der Steckverbinder und Verriegelungsfähnchen durch überstehende Gehäuseflanken. Schwarze Tüllengehäuse, hartvergoldete Kontakte, lasergravierte Kanalnummer auf Tülle. Eindeutige Kanalzuordung über farbige Kappen bzw. Codieringe. Kanalnummern auf XLR-Steckern lasergraviert. Kanalcodierung: Rot - Ch. 1, Grün - Ch. 2, Schwarz - Ch. 3, weiß - Ch 4.
ANSCHLÜSSE: Ein System Cat/4x Signal.
STECKERTYPEN UND KANALZUORDNUNG : 1x Ethercon, 2x XLR 3pol female, 2x Klinke 6,3mm symmetrisch. Pinbelegung Ethercon/RJ45 nach CatCore Standard.
KABELLÄNGE, LEITUNGSTYP UND ZUGENTLASTUNG : Leitung ca. 0,6m ab Gehäuse. Leitungstyp AES/EBU, 2x0,34mm² mit Schirmung, flexible Leiter, schwarzer Mantel. Kabelverschraubung M25 mit Knickschutzspirale, gegen selbständiges Aufdrehen mechanisch gesichert.
INNENAUFBAU : Interne Leitungsanbindung über Lötverbindungen.
ABMESSUNGEN : Abmessungen (L / B / H) zzgl. Anbauteile: ca. 170 x 50 x 50mm zzgl. Kabel.
Gewicht : 0,65 kg
Fabrikat: CatCore
Type: SP DJ
Menge: 1 Stück
